板式换热机组介绍

详细介绍

一、概况

板式换热机组由板式换热器、循环水泵、稳压泵、冷凝水箱、温控装置、定压罐（变频控制除外）、过滤器、阀门、仪表及控制柜组合而成，具有结构紧凑、占地少、效率高、噪音低等优点。简化和加快供热工程的设计和施工进度。

二、工作原理

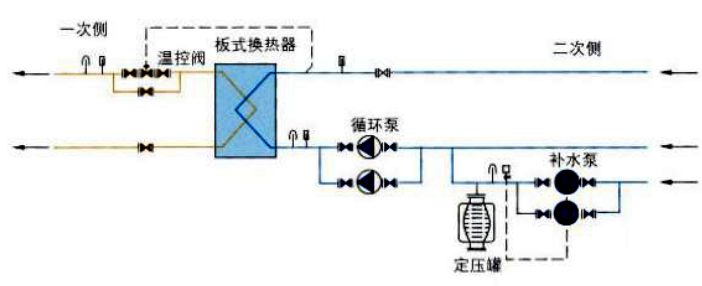

板式换热机组相当于一个完整的“换热站” 及“定压站”，集中了热量交换和控制管网的压力。其原理为一次侧热媒经过温控系统进入板式交换器放出热量后排入冷凝水箱；二次侧低温水经过循环泵进入版式 换热器后送出。温度传感器设在二次侧出水口，将温度信号反馈至温控系统，调节热煤流量从而控制二次侧的出水温度。稳压泵接收压力传感器压力信号，自动向管 网供水，同时水也进入定压罐，当管网的水压达到一定压力后，停止供水。由定压罐定压，保持管网压力恒定。原理图如下：

三、性能特点

智能控制：板式换热机组采用了智能水温自动控制器使得水温智能控制，即供水温度根据程序设定自动调节水温。 2、节约能量：汽水交换时，设凝结水箱，充分利用凝结水的热量。3、结构紧凑、占地少：系统补水采用隔膜式气压控制或变频控制，同时将凝结水箱、膨胀水箱（隔膜式气压控制除外）、补水箱合为一体，很大限度地压缩占地面积。4、质量可靠：每一个组成部件都经过设计和选型，在经过工序组装和质量检验、层层把关，让每一个部件都为 1、机组应安装高出地面100～200mm的基础上，并用橡胶垫平，防止倾斜，无须固定。  5、便于集中管理： 板式换热器机组标准模块化设计，智能集中。

四、安装

1、机组应安装高出地面100～200mm的基础上，并用橡胶垫平，防止倾斜，无须固定。 2、在设置机组基础时，必须在其周围预留1～1.5m的检修、操作空间。 3、在搬运或安装时，只能在机组的基础上用力，并注意对机组各部件的保护。4、安装前严格检查机组是否有异常，确定无误后根据随机文件对应正确连接管道。 5、对机组及连接管道做工作压力范围内的取压试验。

 五、使用

1、与机组连接的系统、管道需经过冲洗、试压、验收合格后，才能启动机组。2、启动时，应先启动二次侧循环泵，在逐渐开启热媒阀门。停机时，先关闭热媒阀门，再停循环泵。3、冬季停运时，需切断机组进出口的阀门，并放干机组内的水，防止机组冻裂。  4、注意对机组进行维护、清理、尤其是温控系统、水泵和电控柜。  5、对机组及连接管道做工作压力范围内的取压试验。
