水冷螺杆机

一、概述

在安装和使用本机前应仔细阅读使用说明书，以免造成人身事故或者机器损坏。

本机采用单级蒸汽压缩回路，并具有压缩机过载保护，泵浦过载保护，逆相缺相警示，防止结冰保护，高低压力保护等装置，机器性能稳定，寿命长。可快速降温，温控稳定，满足客户要求。此系列产品产品主要应用冷热交换的原理进行工作。

产品特点：

1.冷却温度范围-5—30℃。

2.采用半封闭螺杆压缩机、功率高、冷冻能力强。。

3.控温方式采用微电脑控制，控制精度达到±1℃。

4.美国EMERSON公司生产的制冷附件，确保主机高质量进行。

5.本产品自动化程度高、结构紧凑、外形美观、使用方便、节约能源。

6.制冷剂采用  R22，制冷效果好。

7.水冷式冷水机采用壳管式蒸发器，冷凝器，传热效果佳，散热快。

二、工作原理

水冷式冷水机主要由压缩机，冷凝器，热力膨胀阀和蒸发器四大部分组成，采用单级蒸气压缩制冷系统，利用制冷剂的气液相互转换，吸收和释放热量的原理，达到制冷效果。

开机后，压缩机开始工作，制冷剂在压缩机的压缩作用下变成高压高温的气体，高温高压制冷剂气体通过冷凝器冷却发生热交换，由气能转变为液能，同时为冷却水带走热量。液能的高压制冷剂通过热力膨胀阀，压力下降，部分制冷剂由液能转变为气能，此时为制冷剂液能和气能两相混合的状态。制冷剂通过蒸发器，在蒸发器内与传热媒介发生热交换，冷却冷冻水到所需的温度，满足要求。经蒸发器后的气体制冷剂循环回到压缩机，完成一次制冷循环。

三、安装及供水

1 、安装

●水冷式冷水机必须安装冷却塔。如果冷水机安装在户外一定要在冷水机的顶部安装掩蔽物。为了便于操作和检修，机组四周须拥有 1米以上的空间。

●北方严寒地区尚需防止机房温度低于零度，冻坏机器。

●与机组连接的管道尺寸规格可参照技术参数表的规定，不可任意改变。

●水源水质差，冷冻水的循环回路必须安装过滤器并定时清洗。

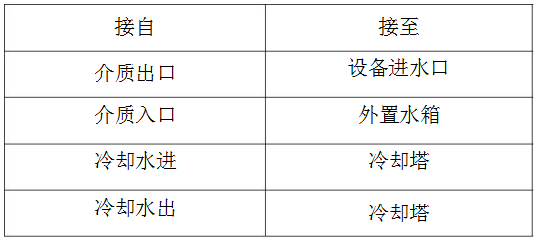

●管道安装

四、操作程序

1开机前的准备

（1 ）检查冷水机的介质进出口阀门是否打开。

（2 ）检查水源的压力是否正常。

（3 ）检查系统冷却介质是否充足。

（4 ）检查供电电压是否正常，是否缺相。

2 开机操作程序

(1)接通主电源，合上空开，然后启动水泵，再启动压缩机，然后设定温度。

(2)按“PUMP”键，水泵开始运转，若不工作，说明外置水箱水位未到开机标准，需继续供水，可能管道里有气体未被排出。检查水泵压力表。

若反向运转，侧水压表无压力显示，噪音大，应将水泵三相电源线中任意两相接线位置互换连接。（出厂已调整）

2检查高压表，低压表度数，高压正常为      1.3—1.8Mpa，低压正常为0.2—0.5Mpa。若压缩机反转。侧高低压力没有变化，压缩机噪音大，应将压缩机三相电源线中任意二相接线位置互换连接。（出厂已调整）

(3)运行

压缩机的工作是由机内电脑按温度位式控制方式进行调节和控制的，当媒体温度（PV显示值）达到设定温度的下限值，压缩机自动停机。

当温度高于上限时。压缩机又启动降温，使媒体温度始终保持在设定温度范围内。

由于水泵的运行将冷却水源源不断的输入，使产品降温，从水槽返回的回水又流回水箱被吸入机内被降温，通过冷却介质的不断循环使产品逐渐达到所需稳定温度，从而保证成型制品的成型质量。

在机器运行过程中，若由于冷却介质的消耗使液位下降到低于下液位（液位控制），水泵将停止工作，压缩机也同时停机。

五、注意事项

1 、当控制面板上显示压缩机高压，此时压力控制器执行保护命令而跳脱，则须检查冷却水泵是否运转（冷却塔和冷水机连接水泵），冷却塔风机是否运转，冷却水是否循环，冷却水量是否充足，造成冷凝器散热不良；解决上述可能问题后，再按一下“高压复位按钮”，即可正常运行。

2 、本机工作时超过安全温度造成管道冻结、使用高粘度介质、模具堵塞造成的管道不通时，控制面板上会出现“低压保护”灯亮时，则应疏通管道，方能起动压缩机。

3 、对制冷系统进行焊接修理时，必须在释压后进行，防止氟利昂气体遇明火产生“光气”，毒害修理人员。

4 、所有保护装置在出厂前已调节好，通常不需要调节

六、维修与保养

注意：所有的维修必须有专业的人员来完成，以避免造成人身伤害及损坏机器。

为了正确使用机器，维护保养时请注意以下事项：

1 、若紧急情况写通过切断主电源来开关机器。

2、为了保证机器具有良好的运行状况，当机器运行1000小时必须停机维修保养。

3 、为了延长系统的寿命和防止安全事故的发生，必须进行定期检查。

4 、系统的用水应进行水质处理，因碱性高的水质会加剧腐蚀铜管，降低换热器的使用寿命，使用水的 PH值在 7.0—8.5的范围。

5 、要保持机房干燥，清洁及通风良好。

6 、机器的日常操作及管理维护工作须由具专业技能的人执行。（请注意：在机器运行时拆卸或检查会有危险！）

七、组件的维护

（一）冷凝器

冷水机冷凝器为壳管式，在使用过程中，冷却塔的冷却水不可避免会有脏物，建议在回水口安装过滤器。

注意：冷凝器使用时间长了，在传热管的内侧聚积有水垢，影响其传热效果，应当定期清洗冷凝器。具体清洗周期视实际情况而定。

（二）蒸发器

蒸发器使用时间长了，在传热管的内侧聚积有水垢，影响其传热效果，应当定期清洗蒸发器，使机器保持其工作性能。

如果循环水已作净水处理，建议先用双氧水杀菌除澡，高压水枪冲洗后再检查有无水垢。

如果循环水为作净水处理，可用柠檬酸或者氨基璜酸加缓蚀剂清洗，然后用高压水枪清洗，经过酸洗后必须钝化，可购买钝化剂作相应处理。污垢从蒸发器排水口排出。

在低与0℃的环境停机不使用或存放时，把里面的水经排水口排出。

如果蒸发器结冰，要排出里面的水后方能从新开机。

7.主要零件及功能

7.1压缩机

1/压缩和输送制冷蒸汽，并造成蒸发器中低压，冷凝器中高压，是整个系统的心脏。

7.2冷凝器

1/是输出热量的设备，将制冷剂在蒸发中吸收的热量和压缩机消耗功所转化的热量排放跟冷却介质。

2/S型水冷式采用的是壳管式冷凝器。

7.3干燥过滤器

1/干燥过滤器的作用：清除制冷剂中的杂质，吸收制冷剂中的游离水分，防止管路截面狭窄处（特别是热力膨胀阀阀口处）形成冰塞。

2/过滤器的大小通常是根据制冷剂管径来选配的。

3/设在热力膨胀阀之前，保护阀的严密性。

7.4热力膨胀阀

1/热力膨胀阀对制冷剂起节流降压作用，并调节进入蒸发器的制冷剂流量。

2/安装在蒸发器之前。

7.5蒸发器

1/蒸发器是输出制冷量的设备，制冷剂在蒸发器中吸收被冷却对象的热量，从而达到制冷的目的。

2/我司采用壳管式蒸发器。

7.6高低压力控制器

1/高低压力控制器用于控制压缩机吸气和出气口的工作压力。

2/高压控制器的压力设定25bar,低压控制器压力设定为2bar.

3/当压缩机出气口压力高于25bar,或者压缩机吸气口低于2bar时，报警。

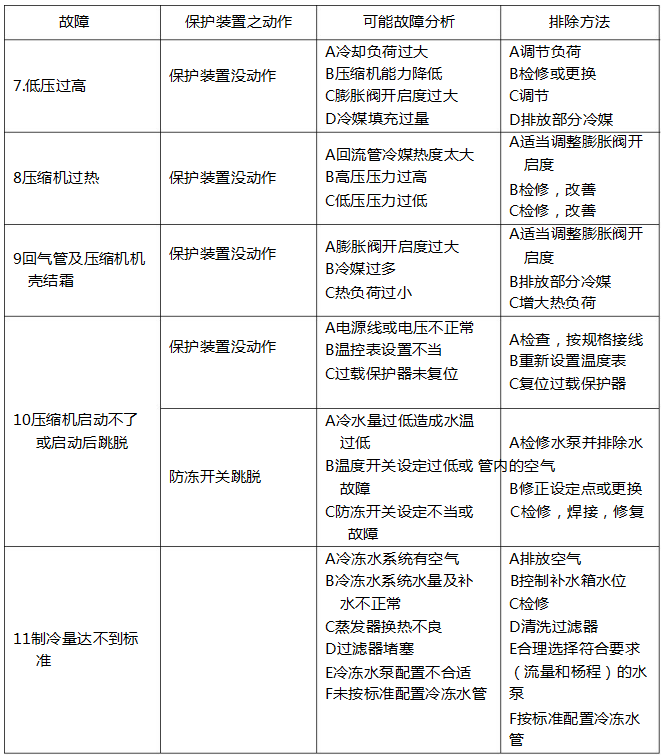

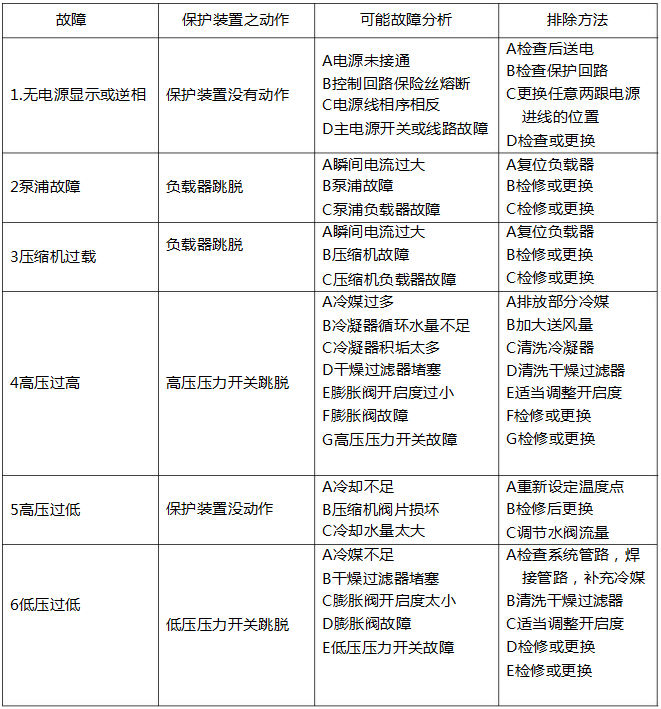

故障排除

常见问题

一、故障显示（1）逆相：

如果第一次使用，说明相序错误。

处理方法：把三根火线中的任意两根对换。如果使用一定时间后，故障显示（1）逆相，那说明外部电压或者电流瞬间变大，相序保护器工作，保护了机器。

二、故障显示压缩机高压。说明冷凝器散热不够。

处理方法：

1查看冷却塔和冷水机连接管道水循环是否畅通，水流量是否充足。

2检查冷却塔风机是否运转。

三、故障显示压缩机低压

1可能制冷剂偏少，此时检查低压压力表读数。

2检查外部连接管道冷冻水是否循环，冷冻水进出口阀门是否被关闭。

四、故障显示压缩机过载，说明电压或电流超过了工作范围而保护。

处理方法：（由专业电工处理）

1如果是瞬间电流变大，只要复位压缩机相对应的热保护器。

2如果复位无效，此时要用电流表检查压缩机工作时电流是多少，然后看相应的热保护设定保护电流是多少。

3可能冷凝器冷却不够。

五、故障显示：水流不足

说明外置水箱里水没到一定液位，水泵没有水流通过。此时应检查外置水箱里水位，检查管道里空气是否排净。

出现故障报警后，首先检查问题，等把故障排除后，然后才可正常启动。
