箱式冷水机

冷水机组操作步骤：

1．将机组安装在坚固的基础平台上

2．连接好冷冻水管道工艺流程。

3．连接好供电电源线。

4．连接上供水口，将内置水箱注入循环水，水箱液位到一定高度水泵才可以启动，压缩机方能启动。

5．接通主电源，应无报警“逆相”警告显示。如有逆相报警，应该切断总电源，调整正确的相序保护。

6．检查“状态显示”及报警列表栏里的指示应都处在正常状态下。

7．设定好温度，启动压缩机，密切观察有无异常，如有异常，应立即停机，与我司售后服务部联系，以防止压缩机损坏。

8．冬季不运行时，应放尽系统里的水，防止冻裂管道。

一、概述

在安装和使用本机前应仔细阅读使用说明书，以免造成人身事故或者机器损坏。

箱型风冷式冷水机组主要适用于冷却塑料模具，塑料产品的成型，以及注射油箱，通过快速冷却恒温，可以大大缩短作业循环时间，从而提高生产率和塑料制品的质量，同时该机也是医院 CT机、化工、电镀反应池、精密仪表车间等不可缺少的制冷设备。

本机采用单级蒸汽压缩回路，并具有压缩机过载保护，泵浦过载保护，逆相缺相警示，防止结冰保护，高低压力保护等装置，机器性能稳定，寿命长。可快速降温，温控稳定，满足客户要求。此系列产品产品主要应用冷热交换的原理进行工作。

产品特点：

1）冷却温度范围  7—30℃。

2）采用进口全封闭高效能涡旋式压缩机、功率高、冷冻能力强。

3 ）控温方式采用微电脑液晶数码显示，控制精度达到±1℃。

4）美国EMERSON公司生产的制冷附件，确保主机高质量进行。

5）本产品自动化程度高、结构紧凑、外形美观、使用方便、节约能源。

6）制冷剂采用 R22。

7）箱型风冷式冷水机采用翅片式风冷冷凝器，传热效果佳，散热快，无需提供冷却水。

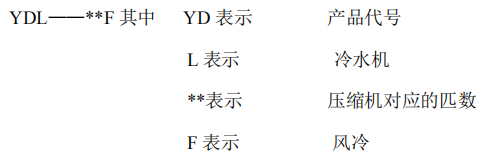

YDL系列冷水机型号含义

二、工作原理

风冷式冷水机主要由压缩机，冷凝器，热力膨胀阀和蒸发器四大部分组成，采用单级蒸气压缩制冷系统，利用制冷剂的气液相互转换，吸收和释放热量的原理，达到制冷效果。

开机后，压缩机开始工作，制冷剂在压缩机的压缩作用下变成高压高温的气体，高温高压制冷剂气体通过冷凝器冷却发生热交换，由气能转变为液能，同时通过冷凝器冷却风机带走热量。液能的高压制冷剂通过热力膨胀阀，压力下降，部分制冷剂由液能转变为气能，此时为制冷剂液能和气能两相混合的状态。制冷剂通过蒸发器，在蒸发器内与传热媒介发生热交换，冷却冷冻水到所需的温度，满足要求。经蒸发器后的气体制冷剂循环回到压缩机，完成一次制冷循环。

三、安装

●风冷式冷水机需要有一个良好的散热环境，将冷水机安装在靠近窗户，空气流通好的地方，如果冷水机安装在工厂里，周围的空气温度不能超过 35℃，同时使用换气扇让空气有良好的流通，或用通风管道将冷水机产生的热空气排到室外去。如果冷水机安装在户外一定要在冷水机的定部安装掩蔽物。为了便于操作和检修，机组四周须拥有 1米以上的空间。

●北方严寒地区尚需防止机房温度低于零度，冻坏机器。

●与机组连接的管道尺寸规格可参照技术参数表的规定，不可任意改变。

●水源水质差，冷冻水的循环回路必须安装过滤器并定时清洗。

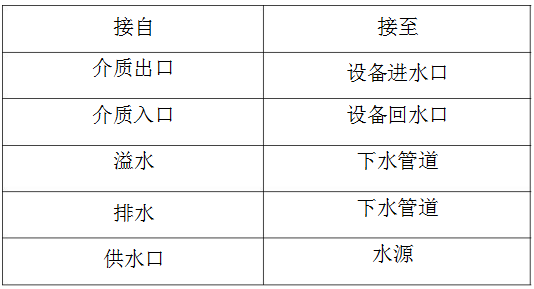

●管道安装

四、操作程序

1 开机前的准备

（1 ）检查设备的进，出口阀门是否打开。

（2 ）检查系统水量是否充足。

（3 ）检查供电电压是否正常，是否缺相。

2 开机操作程序

（1）接通电源，经过   6S延时，电脑显示屏上 SV区显示设定温度，PV区显示当前实际温度。

（2 ）温度设定

在上电倒计时期间，按下“SET”键，显示“Pin”，按“SET”键，并按“DOWN”键，按“UP”键移位，屏上 SV（设定温度）开始闪烁，此时通过按 UP键很  DOWN键将温度设定到所需数值，然后再按一次 SET键确认即可。

控温偏差一般设定为 0.5—1度，此值在产品出厂时已经设定好，用户一般不需要重新设定，若要改变此值或需设定其它参数需熟悉“       GW511A”冷水机控制器的专家按”GW511A”冷水机控制器使用说明书操作（咨询厂家）。

(3)按“PUMP”键，水泵开始运转，同时水泵灯亮。若不工作（显示《08》冻水水流），说明水箱水位未到标准，需继续供水。检查水泵压力表。若反向运转，侧水压表无压力显示，噪音大，应将水泵三相电源线中任意两相接线位置互换连接（出厂已调整）。

(4)按“COMP1”键，压缩机和风机开始运转，同时“   COMP1”灯亮。若为双压缩机，侧分别启动“COMP1”键,“COMP2”键。

(5)检查高压表，低压表度数，高压正常为    1.3—1.8Mpa，低压正常为 0.3—0.5Mpa。若压缩机反转。侧高低压力没有变化，压缩机噪音大，应将压缩机三相电源线中任意二相接线位置互换。

（出厂已调整）

(6)压缩机的工作是由机内电脑按温度位式控制方式进行调节和控制的，当媒体温度（PV显示值）达到设定温度的下限值，压缩机自动停机。为防止压缩机频繁启动，本机设定防频繁启动时间为 2分钟，（压缩机停机  2分钟后自动启动）。压缩机又启动降温，使媒体温度始终保持在设定温度范围内。

由于水泵的运行将冷却水源源不断的输入模具内，使模具降温，从模具返回的回水又流回机内被降温，通过媒体（冷却水）的不断循环使模具逐渐达到所需稳定温度，从而保证成型制品的成型质量。

在机器运行过程中，若由于媒体的消耗使液位下降到低于下液位（液位控制），水泵将停止工作，压缩机也同时停机，待补足机内水箱的水，水泵将自动重新启动，水泵启动后，压缩机要经过 2分钟的延时后自动启动。

（7）停机时应先停压缩机，再停水泵，即按“COMP1”，“COMP2”）键。压缩机停止工作，风机停止运转。然后按（ PUMP）键，关闭水泵。最后关闭主电源。

五、注意事项

1）当第一次使用时，首先将内置水箱加水（供水口），如果水箱的水位没有加到液位控制器接通电源信号，开机后，会出现（Err8），说明水箱水位过低。水压力表会无压力显示，水泵在空运行 10秒后将停止运转。此时应继续加水，然后再次启动水泵。

2）当控制面板上对应的参数显示（02）压缩机高压，此时压力控制器执行保护命令而跳脱。处理方法：此时先按一下复位按钮消音，然后检查冷凝器风机是否转运，或是房间温度太高，不通风，造成冷凝器散热不良；解决上述可能问题后，按一下“高压复位按钮”（在机器左侧右边），再按一下复位按钮，然后启动压缩机，即可正常运行。

旁通阀调节出水的压力和流量。

3）本机工作时超过安全温度造成管道冻结、使用高粘度介质、模具堵塞造成的管道不通时，控制面板上会出现“低压保护”灯亮时，则应疏通管道，方能起动压缩

4）在长期停止使用时，要排尽管道中的水以保护管道，防止冻裂，而且必须排尽水泵及蒸发器内剩水。如果冬季使用，每次使用完都必须如此。

5）对制冷系统进行焊接修理时，必须在释压后进行，防止氟利昂气体遇明火产生“光气”，毒害修理人员。

6）所有保护装置在出厂前已调节好，通常不需要调节。

六、维修与保养

注意：所有的维修必须有专业的人员来完成，以避免造成人身伤害及损坏机器。

为了正确安全使用机器，维护保养时请注意以下事项：

1）若非紧急情况不要通过切断主电源来开关机器。

2）当机器发生故障报警时，先按下机器的主电源开关（报警灯熄灭），再检查故障原因，故障未排除前不得强行开机运行。

3）为了延长系统的寿命和防止安全事故的发生，必须进行定期检查。

4）系统的用水应进行水质处理，因碱性高的水质会加剧腐蚀铜管，降低换热器的使用寿命，使用水的 PH值在 7.0—8.5的范围。

5）要保持机房干燥，清洁及通风良好。

6）机器的日常操作及管理维护工作须由具专业技能的人执行。（请注意：在机器运行时拆卸或检查会有危险！）

七、组件的维护

1冷凝器

系列冷水机风冷翅片式冷凝器为开放式安装，在使用过程中，不可避免的粘附着灰尘和杂物，降低换热效率。应当定期清洗冷凝器，使机器能稳定运行。用刷子，除尘器或压缩空气清除冷凝器翅片和铜管上的灰尘和杂物，再用低压水由上到下或由内到外喷淋盘管，注意不要让水淋到风扇电机上。

注意：在灰尘少的环境中每半年清洗一次，灰尘多的环境应当每月清洗。更为恶劣的环境视实际情况而定。

2蒸发器

蒸发器使用时间长了，在传热管的内侧聚积有水垢，影响其传热效果，应当定期清洗蒸发器，使机器保持其工作性能。

如果循环水已作净水处理，建议先用双氧水杀菌除澡，高压水枪冲洗后再检查有无水垢。

如果循环水为作净水处理，可用柠檬酸或者氨基璜酸加缓蚀剂清洗，然后用高压水枪清洗，经过酸洗后必须钝化，可购买钝化剂作相应处理。污垢从蒸发器排水口排出。

3在低与0℃的环境停机不使用或存放时，把里面的水经排水口排出，防止蒸发器结冰冻坏。

八、主要零件及功能

1压缩机

1/压缩和输送制冷蒸汽，并造成蒸发器中低压，冷凝器中高压，是整个系统的心脏。

2/我司压缩机采用全封闭涡旋式。

3/一般压缩机的功率为冷水机制冷能力的25％～30％。

2冷凝器

1/是输出热量的设备，将制冷剂在蒸发中吸收的热量和压缩机消耗功所转化的热量排放跟冷却介质。

2/我司采用的是风冷翅片式冷凝器。

3干燥过滤器

1/干燥过滤器的作用：清除制冷剂中的杂质，吸收制冷剂中的游离水分，防止管路截面狭窄处（特别是热力膨胀阀阀口处）形成冰塞。

2/过滤器的大小通常是根据制冷剂管径来选配的。

3/设在热力膨胀阀之前，保护阀的严密性。

4热力膨胀阀

1/热力膨胀阀对制冷剂起节流降压作用，并调节进入蒸发器的制冷剂流量

2/安装在蒸发器之前。

5蒸发器

1/蒸发器是输出制冷量的设备，制冷剂在蒸发器中吸收被冷却对象的热量，从而达到制冷的目的。

2/本机采用壳管式蒸发器。

6高低压力控制器

1/高低压力控制器用于控制压缩机吸气和出气口的工作压力。

2/高压控制器的压力设定25bar,低压控制器压力设定为2bar.

3/当压缩机出气口压力高于25bar,或者压缩机吸气口低于2bar

时，报警。

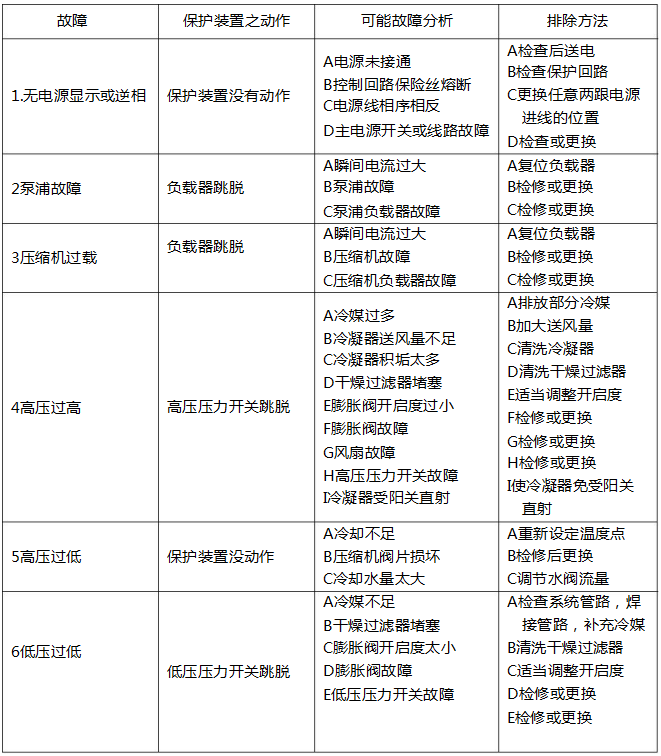

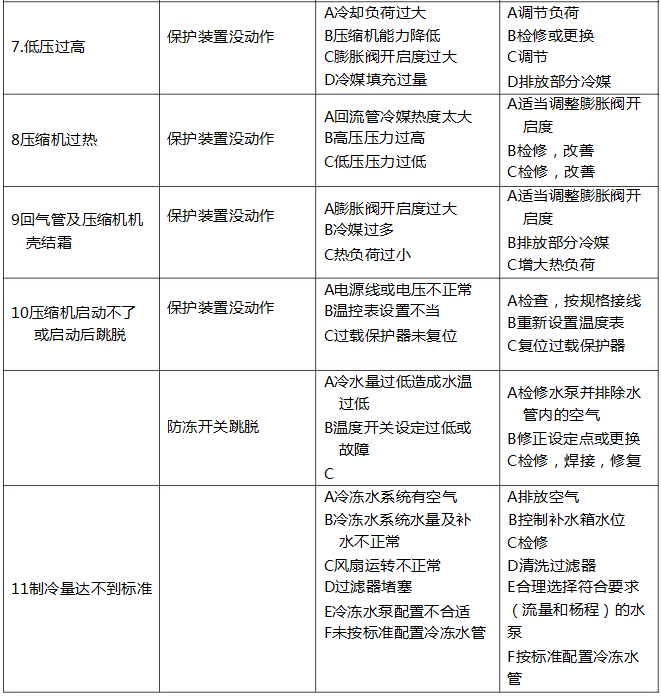

九、故障排除

十、常见问题

一、故障显示（1）逆相：

如果第一次使用，说明相序错误。

处理方法：把三根火线中的任意两根对换。如果使用一定时间后，

故障显示（1）逆相，那说明外部电压或者电流瞬间变大，相序保

护器工作，保护了机器。

二、故障显示（2）或者（5）压缩机高压。说明冷凝器散热不够。

处理方法：

1检查冷却风机是否运转。

2冷凝器表面需要清洗。

3环境温度是否过高，机组周围通风效果是否良好。

三、故障显示（03）或者（06）压缩机低压

1可能制冷剂偏少，此时检查低压压力表读数。

2检查外部连接管道冷冻水是否循环，冷冻水进出口阀门是否被关闭。

3可能制冷剂泄漏，需请专业人员检查维修。

四、故障显示（4）或（7）压缩机过载，说明电压或电流超过了工作

范围而保护。

处理方法：（由专业电工处理）

a)如果是瞬间电流变大，只要复位压缩机相对应的热保护器。

b)如果复位无效，此时要用电流表检查压缩机工作时电流是多少，然后看相应的热保护设定保护电流是多少。

c)可能冷凝器散热不够。

五、故障显示（8）冻水水流，

说明水箱里水没到一定液位，液位浮球没有信号，需补充循环水。

出现故障报警后，首先按下（复位）按钮消音，然后检查问题，等把故障排除后，再按下复位按钮，然后才可正常启动。

十一、保修事项：

如机器有问题，经本厂工作人员确认后，按下述条件给予修理或者更换。

1保修范围

（1）仅限于对本厂机器的修理或零部件更换。

（2）本厂机器或装置在正常使用状况下，显然是由于本厂设计制造上的缺陷而产生的问题，在下述所示期限内，免修理费和零部件费。

A故障部件请退还本厂。

B保质期：向贵司交货之日起  12个月内。

C下述部件的保质期为：向贵司交货之日起  6个月内。

a:电器设备、部件。

b:密封材料。

2不属于保修的范围

（1 ）因用户使用不当，如：接错电源或接错线而引起的产品损坏。

（2 ）因环境变化发生的问题。

（3 ）由于机器故障导致的损害。

（4 ）因时间变化发生的问题（涂层、赌层）。

（5 ）通常认为在质量、性能上无影响的外观现象。

（6 ）因用户改造机器而发生的问题。

（7 ）保险丝、消耗品。

因以下事项引发的故障或者损坏，本厂不承担保证责任。

（1）地震、台风、水灾等天灾及火灾。

（2）因在非一般场所安装使用机器产生的故障。

（3）因故意或过失或未按说明书规定使用及维护保养产生的问题。

（4）在机器维护、保养中有不当之处。

（5）机器交货后因用户搬运、移动、安装等造成的问题。
