闭式冷却塔使用说明书2020版

前   言

本说明书帮助您了解有关闭式冷却塔的正确操作和维护保养，请您使用前仔细阅读此说明书。

闭式冷却塔在维修和保养时请与我公司联系，冷却塔在国内使用者，进行以下保修服务。

1、本产品的保修期以合同约定为准；

2、保修期内用户正常使用，由于我公司设计制造不完备发生故障、损坏时，免费修理故障及损坏部位，并负担修理零件费及技术人员派遣费，但不负担其他费用；

3、以下故障、损坏的修理及易耗品为有偿服务

⑴．超过保修期内的故障、损坏，；

⑵．非正常使用或由于保存不当造成的故障、损坏；

⑶．地震、火灾、天灾等以及不可抗力造成的故障、损坏；

⑷．使用本公司指定产品以外的零件造成的故障、损坏；

⑸．非本公司、本公司指定单位进行维修、改造造成的故障、损坏；

4、对由于本公司产品正常使用中发生故障造成的各种费用及其他损害，本公司不予负担。

注意：本设备使用中有异常，请立即停止运转进行检查，记录故障状况并即时通知我公司售后。

一、工作原理

闭式冷却塔利用水蒸发时吸收热量的原理而使被冷却介质（液体）冷却。喷淋水（冷却水）贮于冷却塔底部，工作流体（软化水或其它液体）在闭式冷却塔的散热盘管内进行循环，喷淋水经喷淋系统均匀喷淋在冷却器盘管表面，形成水膜，一部分水被蒸发（蒸发潜热），通过风机作为动力，排出热量，从而降低管内工作流体的温度。热空气中的水和未蒸发的水流经PVC热交换层，PVC热交换层中的水被流过的空气冷却，温度降低，落入底下水盘，由喷淋水泵再循环至喷淋系统，如此进行循环冷却。

二、适用范围

本设备适用于各种需要冷却的发热体设备及介质,如：中央空调主机、空压机、真空炉、工频和中频炉的感应线圈、中频电源、IGBT电源、阻焊机、激光设备和高频设备、热处理淬火介质、模具、发电机组、大型液压站、食品、化工、单晶炉、连铸结晶器、玻璃熔化炉及国内外铸造和汽车零部件加工等诸多行业的循环冷却。

三、构成及特点

本公司主要有逆流式、复合流式、横流式闭式冷却塔，换热器都是采用铜管（或不锈钢管）作为导热元件，通过风和水热进行交换，将热量排入空气。将它组合成多层排管式的换热器，形成很高的热流密度，通过蒸发作用来散去导热元件中产生的热量的一种换热设备。

（一） 冷却塔的构成。成套冷却塔主要由冷却塔主机、辅机、电控三大部分组成:

１、主机部分主要是由冷却器、板件(集水槽)、喷淋系统（喷淋泵、喷淋管）、排风系统（风机）、填料、收水器等组成的（复合流附图1、逆流附图2）；

２、辅机部分主要是由主水泵、水箱、辅机架组成的（附图3）；

３、电控主要是为主机和辅机电机设计的电气控制（附图4）。

（二）闭式冷却塔的特点。本闭式冷却塔不需要水池，介质经换热器作闭路循环，水质干净，具有以下优点：

1．换热效率高。只需一次热交换，就可将热量交换到空气中（内外循环系统需两次热交换，才能将热量交换到空气中）。

2．设备占地空间少。

3．管路安装方便。

4．介质（如软水）循环耗量极少，只需在补水箱水位降低时，补充一些软水即可。

5．系统运行的可比经济性强，一次性投入后，使用无后顾之忧，操作简单省时省力，维护方便、费用低，水耗低，电耗少，确保达到长期平稳运行的生产效率。

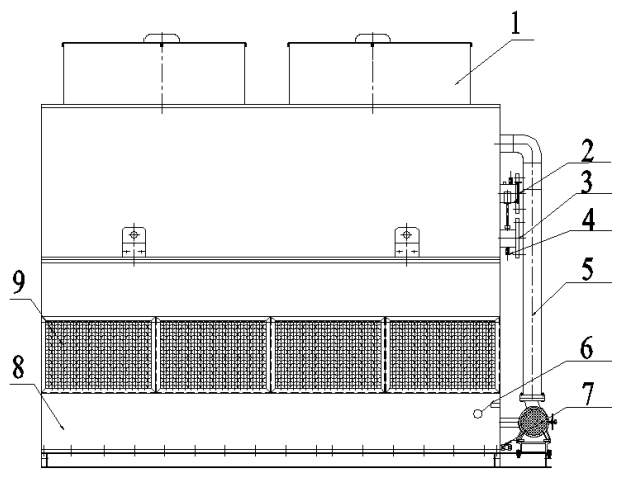

附图1（复合流主机外形图）

1：风机  2：冷却器出水口  3：冷却器进水口  4：冷却器排水阀

5：喷淋管  6自动补水口    7：排污阀        8：喷淋水槽

9：进风格栅（填料）

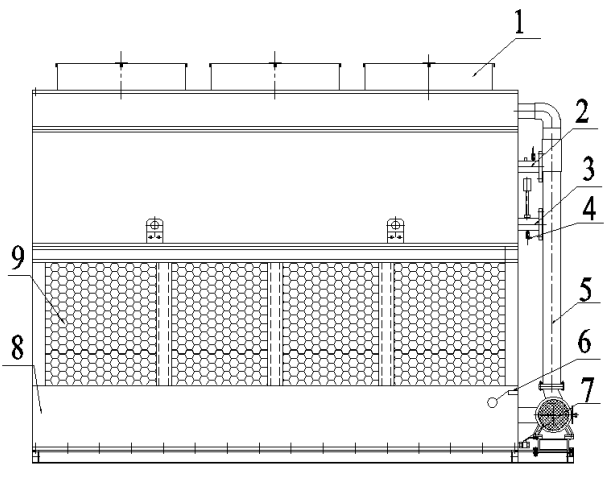

附图2（逆流主机外形图）

1：风机  2：冷却器出水口  3：冷却器进水口  4：冷却器排水阀

5：喷淋管  6自动补水口  7：排污阀  8：喷淋水槽 9：进风格栅

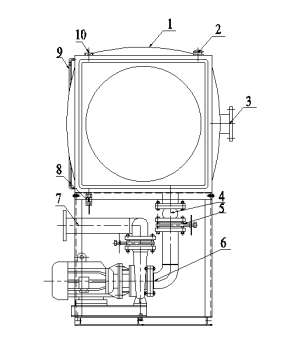

附图3（辅机）

1：水箱 2：空气过滤器 3：回水口 4：减震接头5：蝶阀 6:水泵吸水管 7：水泵出水管 8：排水口 9：水位显示 10：液位计

附图4（电控柜）

1：门锁   2： 数显温度表    3：电控旋钮

四、机组的运输

1.本公司机组建议采用吊装方式，在进行吊装时必须要使用柔性吊具，在吊索与箱体上侧钣金相接触时应尽量避免由箱体受较大压力，损坏金属表面，必要时采用撑杆支撑后再吊运。

2.无论哪种运输方式，均须小心搬运，勿摇摆过度、勿碰撞，以免损坏设备，危及人员安全等。

五、机组的安装

1.放置及安装位置的选择

为了保证主机的使用寿命和合理运用建议每台主机按所附《地基图》做好地基。闭式冷却塔适宜安装在防雨棚内或与外界环境有良好通风条件的室内。排风方向空间不得低于2.0m，这样可以使主机在工作中由冷却风扇排出的热风充分散发到外界环境中，在主机侧面换热器进风方向应有1.5-2m空间，保证主机正常工作环境。机组要求水平安置在地基基础上，机组周围应留一定的工作空间，以方便操作、检查和维护。

2.对于通风条件不好的机房，一定要加导风道，将机组排出的热风引出室外。

3.管路的安装

保证放置好的主机底端标高与辅机（泵组和水箱）底端标高差不超过0.2m， 如因地理环境限制，主机辅机不能满足上述条件，请务必与我公司联系，以免造成严重后果。连接管道走地面或地下，不宜走高空。

3.1安装材料确定：

机组出厂前已经过严格的测试检验，用户只需根据现场情况或设备平面布置图将本装置就位，请用户专业技术人员仔细阅读随机发放的《水冷原理图》，并根据现场情况确定水管长度、闸阀、弯头、活接、直通、三通等管件数量、材质及相应软管和喉箍，接好冷却水循环管路系统，管路及相应配件采用镀锌、PPR、不锈钢材质，否则影响水质；

3.2若有需要我公司将派专业调试人员进行指导安装；

3.3如用户需自行安装的，请用户业专技术人员根据《水冷原理图》指导进行管路安装；

4.电路的安装电路的安装包括主机、辅机电源进线的接线。每台设备都随机配发《电气原理图》，无需我公司专业调试人员进行指导安装的，可参考《主机辅机接线示意图》进行连接线路（附图六），客户端只需直接接电源即可使用。

机组配电时，电源电压要求：额定电压±10%以内。当电压波动超过规定范围时，不准启动闭式冷却塔，否则视为操作不当，由此引起的损坏不在本公司保养范围之内。

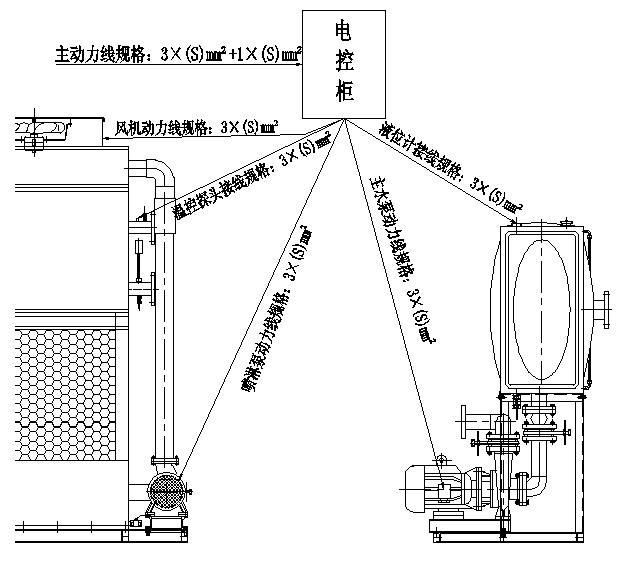

附图5（主机辅机接线示意图）

S代表所选线径的截面积

5.循环水箱

5.1关于有配备水箱的：不属于完全密闭系统，属于半封闭系统。因为水箱顶面上装有空气过虑器。空气过虑器的用法及好处：a、用来补水：如果没其它地方漏水的，正常半个月到一个月才需补水；b、排空气：因为是循环系统容易产生空气，空气容易腐蚀管道及气蚀水泵叶轮，产生水流漩涡造成供水不足。空气过滤器容易排气。

5.2设备安装完毕后，检查所有管道阀门是否在开启状态，先将水箱内慢慢注满软水，水箱注水时注意水箱排气，必要时可将液位计拧下，以方便排气，若水箱内空气排不出容易导致水箱气鼓变形。

5.3有备用泵时，水箱水加满后，将备用泵阀门关闭，将主水泵阀门全部打开，否则主水泵压力会从备用水泵卸流掉，如图所示。开启主水泵时一定要注意观察水位，水箱内水位低于三分之一处时，必须立即关闭水泵，后将水箱加满，再开启水泵，若水位继续下降此方法还必须重复一次，直至水位不再下降为止，主水泵方可长时间运行。若不按此方法加水开泵，将造成水泵把水吸干后吸入空气最终导致水箱被吸变形。（附图6）

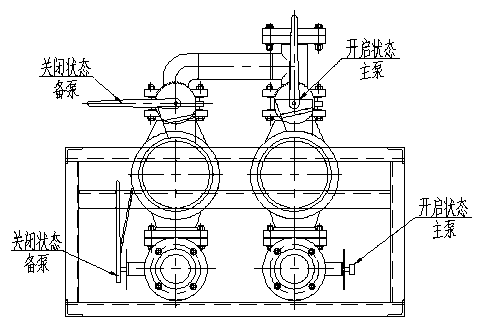

附图6（开关阀门示意图）

6.喷淋水槽加水

安装结束后需向喷淋水槽加入自来水，加入量大约为整个容积的2/3（或接入管路由自动补水器自动调节）。水量不低于贴有“最低运行水位线”标识，喷淋水槽需每隔20天清洗一次，以免影响喷淋效果。

六、使用及注意事项

１、开机前准备

1.1仔细阅读《使用安全须知》；检查机组是否全部按要求连接好管路；

1.2检查机组周围有否异状；

1.3检查机组电源连接是否妥当(相电压是否符合闭式冷却塔电压要求)；

1.4检查管路中所有需打开的阀门是否开启到合理位置，备用泵处于关闭状态；

1.5检查水泵、风机是否正转；

1.6检查机组循环水箱是否注满水；喷淋集水槽的水是否达到最低水位标识及补水接口是否接入；

1.7机组正常运转后用电流表检查水泵电机、风机电机是否有过流现象。如有过流现象必须立即停机查找原因，待问题解决后方可开机。切不可强行开机，否则将导致电机过流而被烧毁。

2. 闭式冷却塔控制的操作步骤：

２.１首先确认各相应管路及控制线连接好，按下“主水泵开”和“风机开”两个启动旋钮（指示灯亮，指示两者工作），观察水泵是否顺时针转动，水流方向是否按箭头指示方向运行，水压是否正常，漏水情况与异常声音。观察风机风向是否向上（风向如反了，只要在电控柜中将按风机电机的3根线任意调换2根即可），是否有异常抖动声音等情况，发现问题立即解决，无法解决的，请及时同本公司联系。

２.２喷淋系统是自动温控系统：开机时只需将喷淋开关开至自动一档，喷淋泵就会随温度的升高与降低自动启停；自动温控仪参数出厂前已经设置好，用户不要随意改动参数，否则容易导致温控仪控制失灵；若温度参数需要改动，用户方技术人员必须仔细阅读说明书，也可由我方专业技术人员讲解后方可操作。

２.３停机

一般设备需要停止运行时，只需接下“水泵停”和“风机停”两个按钮，，整套装置可停止工作。若被冷却设备是中频透热炉、熔炼炉、真空炉或者其它停机后余热较大的设备时，冷却系统不能立即停止，应待需冷却设备完全冷却至安全温度时方可停机。所以冷却系统中加了时间继电器，停电时根据需要将时间继电器调至相应时间，将时间继电器按钮打开，将风机关闭即可，当到了相应时间，水泵会自动停止运行。下次开机时只需将时间继电器开关关闭水泵将自动恢复运行，这样即保护了设备（炉体）又节省了能源。

警告：水泵不能无水运行！

２.４自动控温装置

闭式冷却塔带有自动控温装置，当出水温度达到设定的高温值时，装置会自动启动喷淋水泵；当下降至调定的低温值时，控温装置将关闭“喷淋装置”，将出水温度控制在您所调定的温度范围内。

２.５热过载保护复位

电气系统中分别装有风机电机和水泵电机的热过载继电器。保护动作后，必须先相应的交流接触器下端的热过载继电器上的红色复位按钮按到底，才能使热过载复位。否则，“水泵开”或“风机开”按钮，将无法吸合相应的交流接触器。

２.６水箱补充水

观察水箱上的液位显示管，发现水位低于水箱三分之二处请及时补充软水。

３.防冻

闭式冷却塔的散热器是由紫铜（或304不锈钢）管组成。

环境气温低于0℃的用户切记防冻。停机后，管内残留水会结冰，将导致紫铜（或304不锈钢）管冻裂！设备安装时，必须在设备总进出水口处安装截止阀门；总进水口处连接压缩空气管至设备排气口处；

可采用以下防冻措施：

３.１将设备安装在室内保护0℃以上的地方。

３.２设备安装在室外（或在0℃以下的地方），可向不锈钢水箱和喷淋水槽中加入防冻液，加入量参照防冻液说明书。

３.３冬季防冻——空气吹干法：设备在冬季不用时，将设备的进出口处阀门关闭，再将排气阀门打开，直接将冷却器内注入压缩空气，待冷却器内压力达到4-5公斤时，关闭进气阀门后打开冷却器上的排水阀，将水和空气一起从冷却器排出，待气压归零时关闭排水阀门，此方法持续3-4次可将冷却器内水吹干净，结冰时将不会将冷却器内冷却管冻坏。

以下内容作为防冻的参考：

A．防冻的重要性：

在冬季，将水冷设备安装在室外或室内，当环境温度有可能降至0℃以下时，必须考虑采取有效的防冻措施，这是一项简单而有效的设备保护手段，提醒用户应在冬季来临之前作好此项工作。

B．防冻液的选择与使用方法：

市场上的防冻液五花八门，品质也良莠不齐，请用户在采购的时候应注意选择品牌产品。防冻液主要含有物为“乙二醇”，防冻液的好坏也主要体现在乙二醇的含量，含量高的为优质产品。

防冻液可向化工类生产企业采购。

防冻液的使用方法很简单，主要是依据需防冻的低温值来决定添加量，具体比例应参照防冻液外包装上的使用说明书。

C．防冻液对设备的影响与替代：

我们通过理论与实践证明，防冻液不会对设备造成腐蚀等影响，但会稍微增大导电率，因采用的是全封闭纯水循环，纯水的导电率极低，防冻液的影响在正常范围内，请用户放心使用。

若用户一时无法采购到防冻液，可用工业酒精短时替代。因为酒精有很强的挥发性，使用一段时间后可能挥发完了，不能达到防冻效果了，请用户根据实际情况作出相应调节。

D.本公司不提供防冻液，下列所提供的防冻液厂家仅供用户参考。配比根据各厂家要求而定。

以下厂家仅供参考：

大连三达奥克化学有限公司（各地有分公司）

总机：0411-84792289　　　网址：www.sdoke.com

七、机组的维护及保养

１、对于闭式冷却塔，请保持闭式冷却塔散热盘管(冷却器)表面清洁，确保周围空气流通，定期清理热交换器上的灰尘、油渍等杂物，以免影响风量及散热效果，定期清洗喷淋过滤器。

２、如果闭式冷却塔停用一段时间，因水污积物沉积，水泵泵叶可能被污积物凝固，再开机时必须先转松水泵转子，以避免泵叶不转，导致烧保险丝。

３、备用循环水泵的电机每隔10天需启动一次，循环水泵和喷淋水泵电机需做防水措施。

４、闭式冷却塔在粉尘较大的环境中使用一段时间后，冷却器不锈钢或铜管外壁可能会结垢，结垢后会降低设备的冷却能力，建议进行除垢。

除垢剂型号：N7348和66Pulv    　　安全强力除垢剂：GF-120

购买厂家：江苏常州源泉红光有限公司

Tel:13814808341  (经理）         Fax：0519-88603588

除垢的使用方法，主要是依据具体比例应参照除垢剂的使用说明书及电话咨询除垢剂厂家。

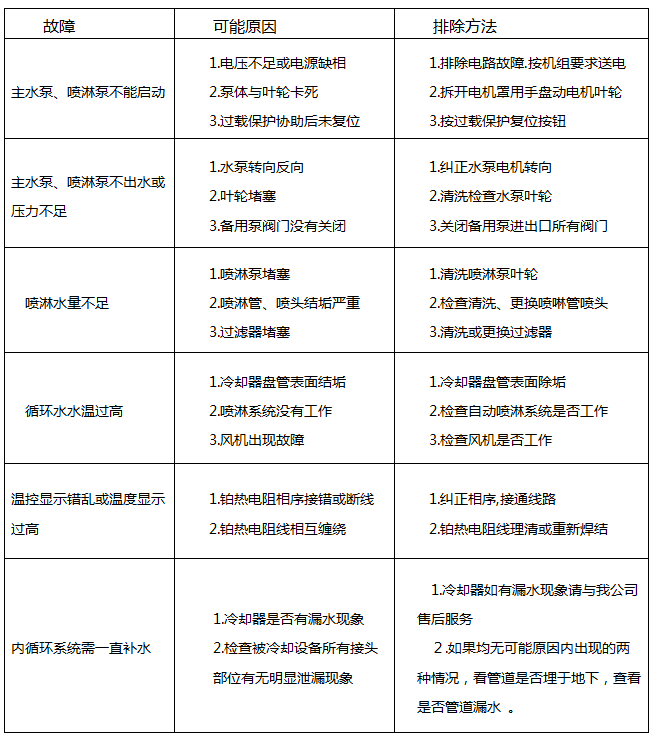

八、常见故障

九、闭式冷却塔易损件

１、水槽自动补水用的浮球阀

２、水泵的机械密封

３、风机电机

４、排气阀和水槽的排水阀

５、空气开关

６、交流接触器

７、热过载继电器

8、PT100铂热电阻

9、液位计

十、产品信息及售后服务

为方便日后期维修，查询该闭式冷却塔设备的详细信息。请将主机铭牌上主机编号一栏相应内容摘抄于此主机编号。

售后联系电话（24小时在线）：胡先生13861697168
